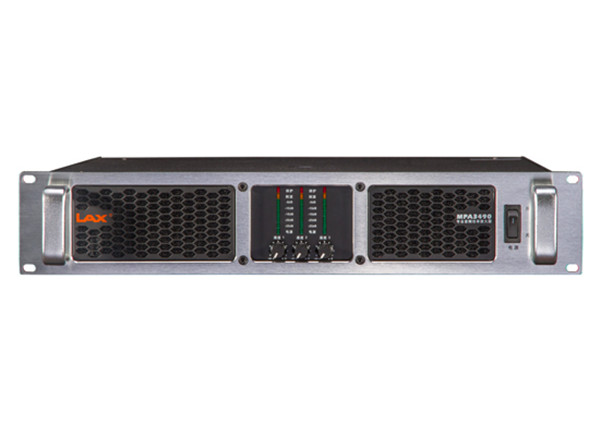

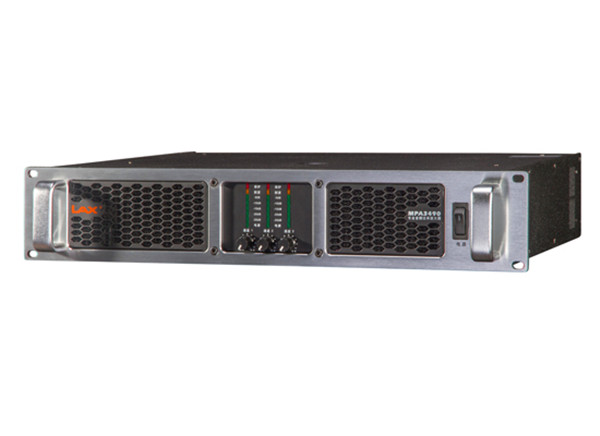

型號：MPA3490  三通道功率放大器

LAX推出了全新的MPA系列定阻功放，它性能出眾、特別適用于KTV娛樂、會議室、多功能廳等場所，整流橋堆采用大電流的方橋，能保證電源電流暢通無阻。電源高壓部分采用獨立屏蔽方式，讓電源對信號的干擾減到最低，并保證有更高的用電安全性。功放管采用性能更好的歐洲版東芝管，使系統能承受更大的電流，有更好的動態，更高的安全性。每對功率管均經過嚴格的測試篩選，保證功放的一致性和最小的失真。前級信號處理采用從主板直接取點的方式，電壓更加穩定、干凈、充足，使聲音更加干凈厚實。科學合理的布線布局，使通道間及輸入與輸出之間的干擾大大減少。具有優質的訊號轉換特性，它具有非常小的諧波失真（THD）、互調失真（SMPTE-IMD）、瞬態互調失真。

產品特性：

● 功放管精選性能出眾的大功率歐洲版東芝管制造

● EIA標準（EIA RS-310-B）2U體積

● 獨特高效風洞式散熱設計

● 既有A類的音質，也有H類的高效率、高功率和低熱耗的特點

● 高檔的鋁合金拉絲面板，可拆卸清洗的散熱通風板



產品特征：

● 各通道含一組邏輯大功率電源，通過邏輯電源實時動態控制電路調整功率輸出級工作電壓。

● 各通道內部均有一個壓限器，通過檢測輸出信號，控制輸入信號使得功放輸出不會長時間處于削波狀態，保護單元不會燒毀；在功放過熱時自動控制輸入信號，使功放減少發熱，使用更安全。

● 該電路提供了許多不同類型的保護功能，包括直流保護、內部故障保護、輸入過載保護、射頻干擾濾波器、輸出短路保護、不匹配負載及高頻過載保護。散熱器及變壓器過溫保護、電源輸入過流保護。

● 機箱采用精密數控車床沖壓而成的一體化鋼板，結構極其堅固，能夠承受極大的瞬間壓力不變形。

● 機器的發熱、重量均大幅降低，同時配合溫控自動風洞式散熱系統，機器散熱系統的風噪聲降到最低。經過防塵罩過濾的冷卻氣流只經過需要強制散熱的散熱片，在加強散熱的同時避免了因灰塵或舞臺煙霧等污染電路板而造成故障。

● 由于采用全新的線路設計，在保證音質的同時，大大地提高了機器效率。

● MPA系列功放采用風扇配合插片式散熱裝置,取得了快速一致的散熱效果。空氣流過散熱器通道(使功率管溫度降低)中的散熱片，然后通過后面板開孔流出。"智能化"的可變調速的直流風扇受散熱器的熱敏電路控制。當功放開機時，風扇短時間"增加轉速"然后變慢；這表明熱敏電路在正常工作。風扇速度會隨散熱器溫度變化而變化。控制噪音到最低限度。在極端熱負荷下，風扇將迫使非常大的風量通過散熱器。如果散熱器溫度超過最大的允許的溫度，功放將關閉輸出模塊。

● 前級信號處理采用從主板直接取電的方式，電壓更加穩定、干凈、充足，使聲音更加干凈厚實。

● 采用差分輸入方式，反應速率更快。后級采用先進的電路設計，既保證了它具有A類功放好的音質，又具有H類功放的高效率、高功率和低熱耗的特點。

產品參數：

輸出通道                        1，2通道 3通道

輸出功率(W) 1KHz, 0.5%THD+N

立體聲模式8Ω ：                  450W×2    900W×1

立體聲模式4Ω：                    730×2    1560W×1

頻率響應 ( 1W@8Ω)：           20Hz-20kHz  +1/ -0dB

總諧波失真THD+N

 (額定功率, 8Ω/20-20kHz)：            ≤0.2%

阻尼系數：                             ≥200:1

信噪比(20Hz-20KHz 滿功率)：            ≥97dB

輸入靈敏度 (額定功率@ 8Ω)：               1V

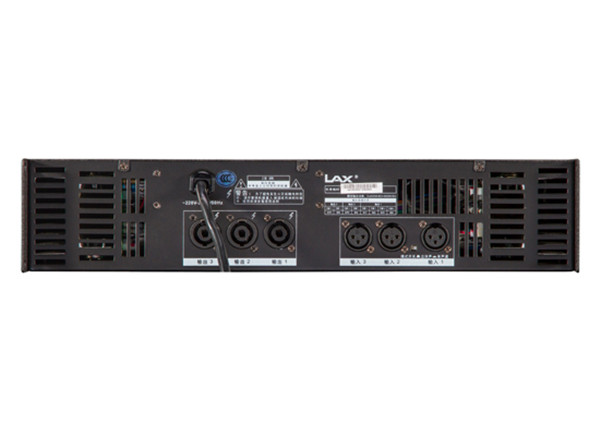

輸入連接：                            輸入XLR插

輸出連接：                   專業四芯插座輸出插連接

結構：                 一體化鋼板，鋁合金面板，挽手

輸入阻抗：            10KΩ(不平衡)/20KΩ(平衡) >20k/>10k

分離度：                                ≥55dB

輸入共模抑制比：                      65dB

轉換速率：                            45V/us

壓縮比：                               20:1

電壓放大倍數(@1V)：                    57X

尺寸：                   88mm× 483mm × 372mm

凈重：                              20Kg
